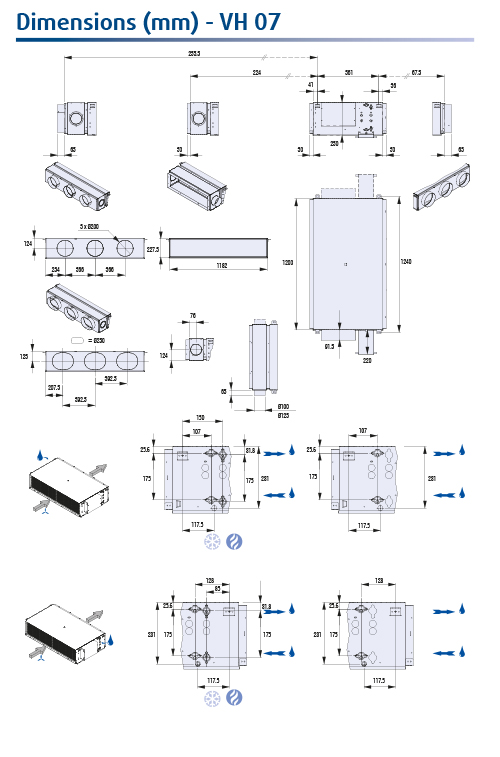

Systemair VH 07 Yüksek Basınçlı Gizli Tavan Tipi 2 Borulu Fancoil
Yeni kanallı yüksek statik basınçlı fan coil üniteleri VH modelinin avantajları :
* Modüler konsept sayesinde konfigürasyon esnekliği, * Filtreler (G3 ve G4), * EC motor teklifi sayesinde önemli ölçüde enerji tasarrufu, * Düşük hızlı çalışmada daha iyi akustik performanslar, * Küçültülmüş boyutlar ve düşük gömme yüksekliği, * Belirli Avrupa pazarı için ERP seçeneği.
Hava akışını sağlamak için 6 modelden (VH 07/15/18/21/24 ve 27) oluşur. 4650 m3/saate kadar debi sağlar.
Kasa : 1,0 mm kalınlığında galvanizli çelik sacdan imal edilmiştir. Yoğuşma tavası 1,0 mm kalınlığında galvaniz sacdan imal edilmiştir. Çelik, boyalı ve dıştan 2 mm kalınlığında kapalı hücre ile izole edilmiştir. M1 yangın sınıflandırmasına sahip polietilen köpük. Kondensleri toplamak için isteğe bağlı bir yardımcı drenaj tavası sağlanabilir. Dahili bileşenlere (fan-motor düzeneği ve bobinler) erişim santralin sökülmesi ile servis ve bakım işleri kolaylaştırılmıştır. Hidrolik ve elektrik bağlantıları yerinde yapılabilir.
Coil : 10 mm kalınlığında kapalı hücreli polietilen köpük izolasyon ile kaplanmıştır. M1 yangın sınıflandırmasına sahiptir. Ø 1/2" dişi ile donatılmış su serpantinlerini içerir. Bataryalar su (21 bar) altında sızdırmazlık testine tabi tutulmuştur ve 10 bar maksimum çalışma basıncıdır.
Fan : Fanı oluşturan bir fan-motor düzeneğini içerir. Çift emişli öne eğik tip alüminyum jantlar ve galvanizli çelik sac parşömenler. Fan hızı kontrolü için röleler standart olarak VH'ye takılır 15/18/21/24/27.
| Sizes | Fan speed | Air flow (m3/h) | External static pressure (Pa) | Total capacity (W) | Sensible capacity (W) | WPD (kPa) | Heating capacity (W) | WPD (kPa) | Sound levels Lw (dBA) |
| VH 07 | LS | 703 | 30 | 4560 | 3266 | 27,4 | 5373 | 21,5 | 52,6 |
| MS | 977 | 50 | 5503 | 4148 | 39,2 | 7058 | 31,1 | 58,6 | |
| HS | 1125 | 70 | 5814 | 4474 | 43,5 | 7628 | 34,5 | 61,5 |
Performance data based on :
– Cooling : Air : 27 °C/19 °C (wet bulb) – Chilled water : 7/12 °C.
– Heating : Air : 20 °C, entering water temperature 50 °C, water flow identical to chilled water flow.
– Units with G3 filter. Circular return/Circular discharge for size 07 and Rectangular return/Rectangular discharge for sizes 15 to 27.
– According to Eurovent 6/9, Eurovent 6/10, Eurovent 8/12.
