Systemair SQ 70 Kaset Tipi 4 Borulu Fancoil (AC Motor)

Açıklama

Systemair SQ 70 Kaset Tipi 4 Borulu Fancoil (AC Motor)

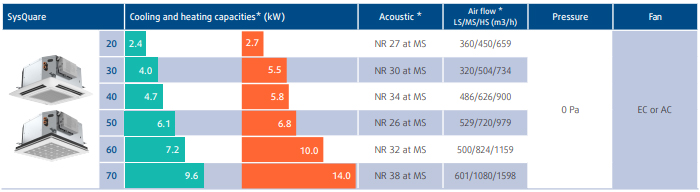

• 6 kapasite (20, 30, 40, 50, 60 ve 70)

• 2 borulu ve 4 borulu versiyon

• AC (SysQuare) veya EC (SysQuare EC) motor

• Plastik veya metalik difüzör

• 1,4 – 9,6 kW arası soğutma kapasiteleri

• 1,1 – 14,0 kW arası ısıtma kapasiteleri

• Standart 600×600 tavan karolarına mükemmel entegrasyon

• Düşük gömme yüksekliği

• Elektrik bağlantılarına doğrudan erişim

• İsteğe bağlı olarak monte edilmiş valf(ler) ve kontrol sistemi

• Drenaj pompası standart olarak monte edilmiştir

• Eurovent sertifikalı

Bu yeni düşük gürültülü kaset tipi fanxoiller, geliştirilmiş akustik performansları ile konforlu bir klima sunar. Tasarımları ve küçük boyutları, standart 600x600mm alanlara uyumlu bir şekilde sığmalarını sağlar. Bu kasetler, kolay ve hızlı montajın yanı sıra dahili bileşenlere tam erişim ile büyük bir bakım kolaylığı için özel olarak tasarlanmıştır.

Technical Data
SysQuare			SQ70
			S2 / S3 /S4**
Capacities – 4 pipes
Cooling (1)	Total cooling capacity	kW	3.16/5.98/7.51
	Sensible capacity	kW	2.53/4.64/5.88
	Water flow	I/h	543/1030/1294
	Water pressure drop	kPa	7/18.9/27.5
Heating (2)	Heating capacity	kW	6.43/10.10/12.80
	Water flow	I/h	554/867/1100
	Water pressure drop	kPa	6.2/12.1/17.7
Sound Levels – 4 pipes
Sound power level		dB(A)	40/52/59
Sound pressure level (4)		dB(A)	31/43/50
NR (4)		dB(A)	25/38/45
Fan
Number			1
Air flow		m3/ h	601/1080/1447
Filter			G1
Electrical Data
Power supply		V/Ph/Hz	230V / 1- / 50/60 Hz
Consumption – 4 pipes		W	44/92/125
Electrical heater		W	2760
Water Connections
Type			Female gas threaded
2 pipes or 4 pipes "cooling"			1"
4 pipes "heating"		inch	3/4"
Weight and Dimensions
Weight (without valve)		kg	39,6

With G1 filter.

** Standard factory set speeds with SysLogic controller.

1 According to Eurovent standard. Air: 27°C DB/19°C WB, Water in/out: 7°C/12°C.

2 According to Eurovent standard. Air: 20°C, Water in/out: 45°C/40°C.

3 According to Eurovent standard. Air: 20°C, Water in/out: 65°C/55°C.

4 Information data considering an hypothetical sound attenuation of the room and installation of -9 dB(A).
