Açıklama
Systemair SQ 30 Kaset Tipi 4 Borulu Fancoil (EC Motor)
• 6 kapasite (20, 30, 40, 50, 60 ve 70)
• 2 borulu ve 4 borulu versiyon
• AC (SysQuare) veya EC (SysQuare EC) motor
• Plastik veya metalik difüzör
• 1,4 – 9,6 kW arası soğutma kapasiteleri
• 1,1 – 14,0 kW arası ısıtma kapasiteleri
• Standart 600×600 tavan karolarına mükemmel entegrasyon
• Düşük gömme yüksekliği
• Elektrik bağlantılarına doğrudan erişim
• İsteğe bağlı olarak monte edilmiş valf(ler) ve kontrol sistemi
• Drenaj pompası standart olarak monte edilmiştir
• Eurovent sertifikalı
Bu yeni düşük gürültülü kaset tipi fanxoiller, geliştirilmiş akustik performansları ile konforlu bir klima sunar. Tasarımları ve küçük boyutları, standart 600x600mm alanlara uyumlu bir şekilde sığmalarını sağlar. Bu kasetler, kolay ve hızlı montajın yanı sıra dahili bileşenlere tam erişim ile büyük bir bakım kolaylığı için özel olarak tasarlanmıştır.
EC FANLI MODELLERDE : • Yüksek enerji verimliliğine sahip fan. • Sabit mıknatıslı fırçasız EC motor. • Maksimum verimlilik aralığında çalışma. • Yüksek seviyede enerji performansları ile Enerji Sınıfı A veya B. • Standart fanlı ünitelerle aynı termal kapasite. • Tam ihtiyaçlarınıza göre uyarlanmış değişken hava akışı.
| Technical Data | |||
| SysQuare EC | SQ30 | ||
| S2 / S3 /S4** | |||
| Capacities – 4 pipes | |||
| Cooling (1) | Total cooling capacity | kW | 2.00/2.70/3.37 |
| Sensible capacity | kW | 1.50/2.04/2.64 | |
| Water flow | I/h | 344/464/581 | |
| Water pressure drop | kPa | 5.2/8.3/11.7 | |
| Heating (2) | Heating capacity | kW | 3.10/4.40/5.46 |
| Water flow | I/h | 267/379/470 | |
| Water pressure drop | kPa | 8.1/14/19.9 | |
| Sound Levels – 4 pipes | |||
| Sound power level | dB(A) | 35/44/53 | |
| Sound pressure level (4) | dB(A) | 26/35/44 | |
| NR (4) | dB(A) | 20/30/39 | |
| Fan | |||
| Number | 1 | ||
| Air flow | m3/ h | 320/504/734 | |
| Filter | G1 | ||
| Electrical Data | |||
| Power supply | V/Ph/Hz | 230V / 1- / 50/60 Hz | |
| Consumption – 4 pipes | W | 7/14/32 | |
| Electrical heater | W | 2300 | |
| Water Connections | |||
| Type | Female gas threaded | ||
| 2 pipes or 4 pipes "cooling" | 3/4" | ||
| 4 pipes "heating" | inch | 1/2" | |

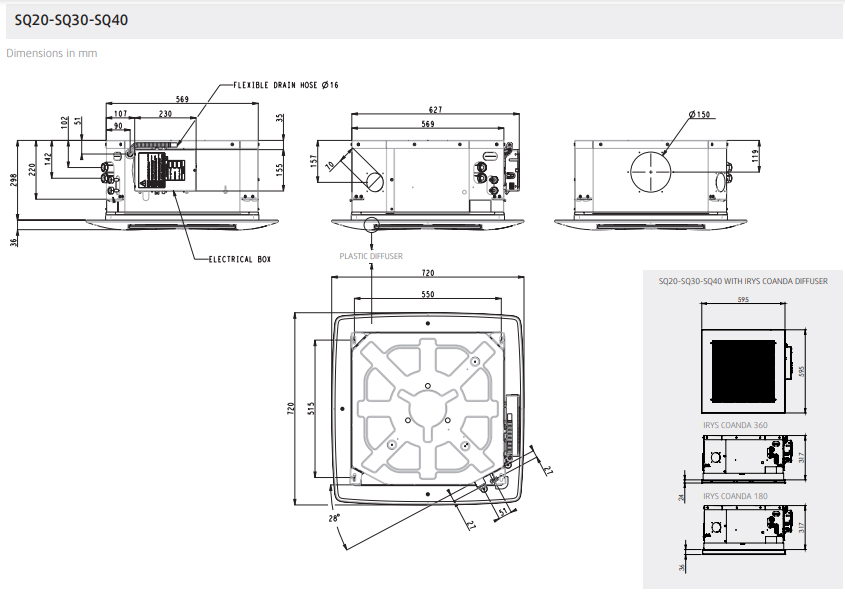

| Weight and Dimensions | |||
| Weight (without valve) | kg | 16,5 | |
With G1 filter.
** Standard factory set speeds with SysLogic controller.
1 According to Eurovent standard. Air: 27°C DB/19°C WB, Water in/out: 7°C/12°C.
2 According to Eurovent standard. Air: 20°C, Water in/out: 45°C/40°C.
3 According to Eurovent standard. Air: 20°C, Water in/out: 65°C/55°C.
4 Information data considering an hypothetical sound attenuation of the room and installation of -9 dB(A).
